1.概 述

對於油氣田高氣液比的油井
，常常在井口安裝井口套管放氣閥，用於定壓放氣。現有的井口套管放氣閥主要由彈簧、鋼球和閥體等部件組成，由於其結構所定，使用中常出現關閉密封不嚴
、定(ding)壓(ya)不(bu)能(neng)穩(wen)定(ding)，進(jin)而(er)影(ying)響(xiang)定(ding)壓(ya)放(fang)氣(qi)的(de)效(xiao)果(guo)。為(wei)此(ci)，我(wo)公(gong)司(si)設(she)計(ji)了(le)一(yi)種(zhong)新(xin)型(xing)套(tao)管(guan)放(fang)氣(qi)閥(fa)，消(xiao)除(chu)了(le)現(xian)有(you)井(jing)口(kou)套(tao)管(guan)放(fang)氣(qi)閥(fa)的(de)不(bu)利(li)因(yin)素(su)，在(zai)現(xian)場(chang)應(ying)用(yong)中(zhong)取(qu)得(de)了(le)良(liang)好(hao)的(de)效(xiao)果(guo)。本(ben)閥(fa)適(shi)用(yong)於(yu)油(you)田(tian)（氣）井口套管放氣用。

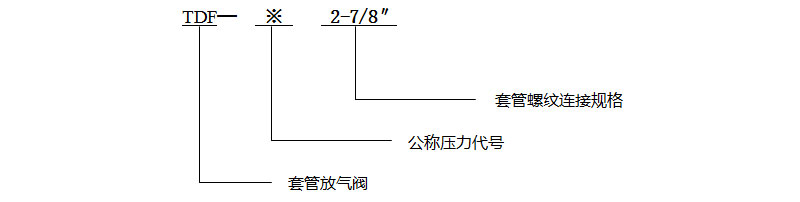

2.型號編製說明

3.性能結構特點

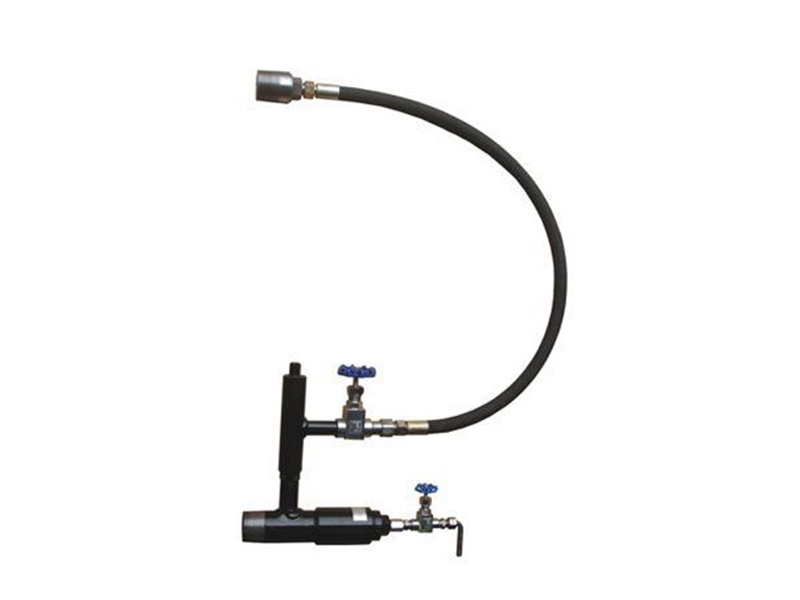

TDF型套管放氣閥原理結構主要由調節閥
、預緊彈簧、調節螺栓
、油管接頭
、三通管、高密封截止閥、止回閥
、高壓膠管等組成。通過頂緊調節螺栓推動彈簧支座給彈簧一個預緊力，使得調節閥密封閥芯（瓣）與閥座之間有一個開啟壓力（設定壓力）。當壓力大於開啟壓力時
，彈簧壓縮，閥芯（瓣）上移離開閥座，閥門打開，氣體進入閥體
，在油氣壓力下
，進入輸油（氣）管線；反之
，閥芯（瓣）回座，閥門關閉。入口可用TBG2-7/8″螺紋連接，亦可用卡箍連接。

技術特點：

（1）采用全新的高密封閥芯、閥座結構設計，提高了放氣閥的密封性能和安全係數，可滿足高壓氣、液介質工況條件下零泄漏的使用要求
，解決了因密封不可靠、彈簧性能損壞而造成使用壽命短的問題。

（2）連接牢固、密封可靠、耐壓性能好、安裝拆卸更換方便
；

（3）設計改進了套管放氣閥連接及外型，變得更容易操作。

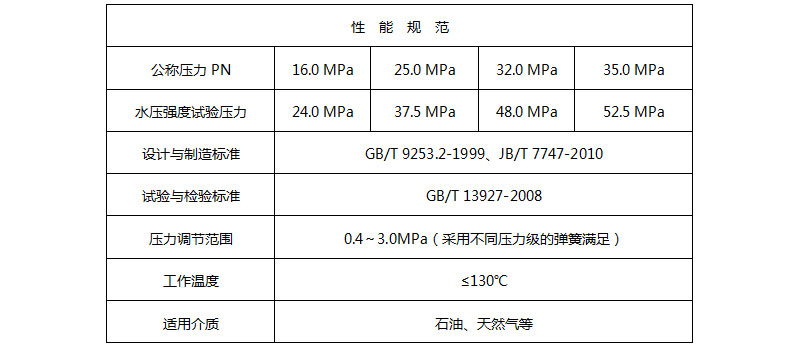

4.規範與主要技術參數

5. 安裝與使用

5.1安裝前，應清洗入口管路

，防止雜物進入套管放氣閥，堵塞管路。

5.2安裝時注意介質流動方向，閥門上的介質流動箭頭標識應與管道介質流動方向一致。

5.3安裝位置應能保證放氣閥安裝、維修

、檢查和操作有足夠的空間。

5.4安裝連接時，首先將止回閥的TBG2-7/8″螺紋接入油管卡箍，並機緊；然後
，按連接示意圖連接高壓軟膠管，並檢查螺紋連接處是否牢固。

5.5將放氣閥進口三通的TBG2-7/8″螺紋接管連入管線油管入口卡箍，並機緊。

5.6定壓調整：可通過調節閥10頂部調節螺栓調整，順時針旋轉，壓縮彈簧，定壓升高；反時針旋轉，定壓減低。

5.7若進口管道需取樣或卸壓排泄，可通過操作圖示序號3的高密封截止閥控製。

5.8安裝、拆卸、調試時注意保護密封件表麵
、管箍螺紋不要碰傷、劃傷，否則閥門不能滿足正常工作。

6. 訂貨須知：訂貨時請注明以下內容

6.1管道設計壓力
、放氣閥工作壓力、連接尺寸
；

6.2使用介質及組成、材質要求
；

6.3工作溫度
；

6.4其它特殊要求。
